Specifications

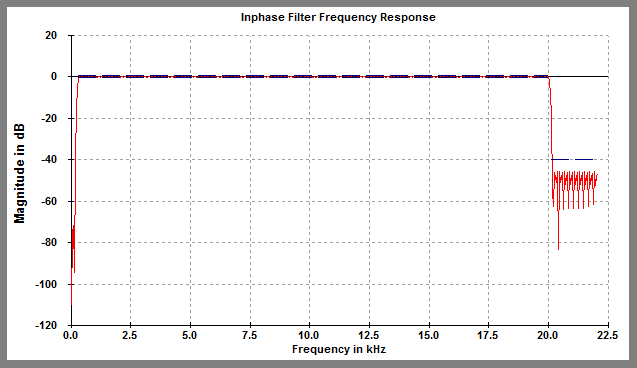

Frequency Response

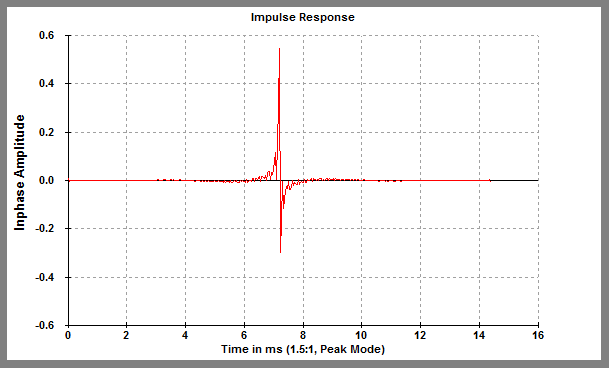

Impulse Response

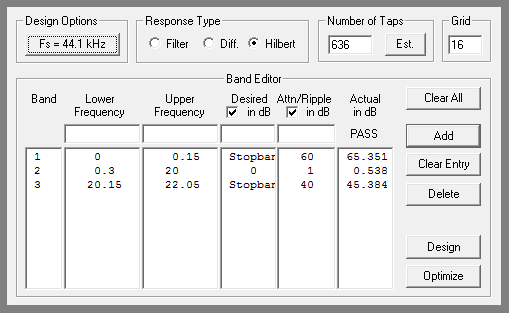

Design Parameters
Fs = 44.100000 kHz
Number of taps = 636
Grid Density = 16
Bands:
Lower Upper Desired Attn/Ripple
-----------------------------------------------------------------
0.0000000000 kHz 0.1500000000 kHz Stopband 60.000 dB
0.3000000000 kHz 20.0000000000 kHz Passband 1.000 dB
20.1500000000 kHz 22.0500000000 kHz Stopband 40.000 dB
Coefficients
h[0] = 0.008852622518947587
h[1] = 0.009633346003636824
h[2] = -0.004984575099124243
h[3] = 0.001229594994833360
h[4] = 0.000135557131459647
h[5] = -0.001595514520679015
h[6] = 0.001390136439730233
h[7] = -0.001818199160628043
h[8] = 0.000966699421006996
h[9] = -0.001054582522879603
h[10] = 0.000058463780235340
h[11] = -0.000175652637390188
h[12] = -0.000714784754985190
h[13] = 0.000399834959715671
h[14] = -0.001096604055919605
h[15] = 0.000547206193297244
h[16] = -0.001066857862385669
h[17] = 0.000328125218779096
h[18] = -0.000746656840425540
h[19] = -0.000096841697560211
h[20] = -0.000316785518711477
h[21] = -0.000542990932705285
h[22] = 0.000049086669597681
h[23] = -0.000859514190046507
h[24] = 0.000232288773837852
h[25] = -0.000961212662254492
h[26] = 0.000195948948703393
h[27] = -0.000841552359581291
h[28] = -0.000033242289070480
h[29] = -0.000587207585715751
h[30] = -0.000384977940705880
h[31] = -0.000287999400957406
h[32] = -0.000702046158706560
h[33] = -0.000028888146881349
h[34] = -0.000922494330051381
h[35] = 0.000065258889239049
h[36] = -0.000969378784839334
h[37] = 0.000005791183128606
h[38] = -0.000854936787196071
h[39] = -0.000219441984612979
h[40] = -0.000608783732389712
h[41] = -0.000513915142387907
h[42] = -0.000340444500202442
h[43] = -0.000798686275044278
h[44] = -0.000113372958911768
h[45] = -0.000991575320801577
h[46] = -0.000022918686307526
h[47] = -0.001020433163898769
h[48] = -0.000092628744793351
h[49] = -0.000899490023399230
h[50] = -0.000294266611461155
h[51] = -0.000659433912745689
h[52] = -0.000581603832885441
h[53] = -0.000371595303175241
h[54] = -0.000857102777663347
h[55] = -0.000143532604524895
h[56] = -0.001033798076966586
h[57] = -0.000043028347221086
h[58] = -0.001062670031077340
h[59] = -0.000090788565796088
h[60] = -0.000923535976296444
h[61] = -0.000288460869296283
h[62] = -0.000658284799432649
h[63] = -0.000575289900758485
h[64] = -0.000344928707958441
h[65] = -0.000846148825480569
h[66] = -0.000087019314700221
h[67] = -0.001022492125723291
h[68] = 0.000047231146299148
h[69] = -0.001038295267371437
h[70] = 0.000013970951498790
h[71] = -0.000880997648308032
h[72] = -0.000178385929945377
h[73] = -0.000578483772299682
h[74] = -0.000468905018328830
h[75] = -0.000225103544275025
h[76] = -0.000750446994787306
h[77] = 0.000078608230688785
h[78] = -0.000930198871711481
h[79] = 0.000245795687994425
h[80] = -0.000934957346255552
h[81] = 0.000230044686201577
h[82] = -0.000751139153431845
h[83] = 0.000040260890724161
h[84] = -0.000411176424824140
h[85] = -0.000261500589281320
h[86] = -0.000002598278004209
h[87] = -0.000561623363445601
h[88] = 0.000352803848475483
h[89] = -0.000752494085886742
h[90] = 0.000556609730684263
h[91] = -0.000751684790414580
h[92] = 0.000555590539676382
h[93] = -0.000535823256693220
h[94] = 0.000357750389966018
h[95] = -0.000152315512051318
h[96] = 0.000039681122821360
h[97] = 0.000307041080900686
h[98] = -0.000290844211439652
h[99] = 0.000716158122332510
h[100] = -0.000505096346822553
h[101] = 0.000959016515067006
h[102] = -0.000507736417819152
h[103] = 0.000967665845865540
h[104] = -0.000269972278371226
h[105] = 0.000754168878174345
h[106] = 0.000161373751911373
h[107] = 0.000394828706664074
h[108] = 0.000677426102489595
h[109] = 0.000023066197396712
h[110] = 0.001133058091903092
h[111] = -0.000222937798948279
h[112] = 0.001405778925390263
h[113] = -0.000238785088170270
h[114] = 0.001420422818385380
h[115] = 0.000010306767891372
h[116] = 0.001179666132327948
h[117] = 0.000478783077874056
h[118] = 0.000767998297694548
h[119] = 0.001047821959235079
h[120] = 0.000333328763836578
h[121] = 0.001553441160370039
h[122] = 0.000032844851284696
h[123] = 0.001853101508896183
h[124] = -0.000011816236188357
h[125] = 0.001857735513602135
h[126] = 0.000243337556400123
h[127] = 0.001569788163270133
h[128] = 0.000745722209657281
h[129] = 0.001088619830475676
h[130] = 0.001358869622142946
h[131] = 0.000574011939106356
h[132] = 0.001906578392887943
h[133] = 0.000204772097486550
h[134] = 0.002224127178452206
h[135] = 0.000114690473768794
h[136] = 0.002212892096489650
h[137] = 0.000358702489388990
h[138] = 0.001869285591487203
h[139] = 0.000884323182861628
h[140] = 0.001298719194091002
h[141] = 0.001542371786153352
h[142] = 0.000681278919446514
h[143] = 0.002131338317899863
h[144] = 0.000217963398282860
h[145] = 0.002465844679373747
h[146] = 0.000067655044891316
h[147] = 0.002426855556774195
h[148] = 0.000294733033550768
h[149] = 0.002010217439589637
h[150] = 0.000840190333439631
h[151] = 0.001332378431893131
h[152] = 0.001540630250574895
h[153] = 0.000593426661704304
h[154] = 0.002170236535943015
h[155] = 0.000022751464738742
h[156] = 0.002517141015932142
h[157] = -0.000200258388683330
h[158] = 0.002447322292433989
h[159] = -0.000001183485127385
h[160] = 0.001952470024828845
h[161] = 0.000561383654115302
h[162] = 0.001154887097025562
h[163] = 0.001307492634048696
h[164] = 0.000278409479207466
h[165] = 0.001986931550167742
h[166] = -0.000418005893837010
h[167] = 0.002355413017726578
h[168] = -0.000726803332025301
h[169] = 0.002258317664033165
h[170] = -0.000558126610298984
h[171] = 0.001677139654631669
h[172] = 0.000029924375140086
h[173] = 0.000748188450144356
h[174] = 0.000836080534530353
h[175] = -0.000278619941279645
h[176] = 0.001579097593007062
h[177] = -0.001111425449494295
h[178] = 0.001982825613207853
h[179] = -0.001510349751235228
h[180] = 0.001864689937512029
h[181] = -0.001365909268532133
h[182] = 0.001199493234667400
h[183] = -0.000740001837236326
h[184] = 0.000135692050578284
h[185] = 0.000145909652073048
h[186] = -0.001047987653215024
h[187] = 0.000976294134635805
h[188] = -0.002021870612314521
h[189] = 0.001437966461913402
h[190] = -0.002512636763327983
h[191] = 0.001319282280100566
h[192] = -0.002385822235663596
h[193] = 0.000581390006058655
h[194] = -0.001701713561459595
h[195] = -0.000617276507717292
h[196] = -0.000704165433927234
h[197] = -0.001964420571132088
h[198] = 0.000252172219978850
h[199] = -0.003086948289246258
h[200] = 0.000808325213237891
h[201] = -0.003665325577703514
h[202] = 0.000714609808249687
h[203] = -0.003539861321176098
h[204] = -0.000082209776002651
h[205] = -0.002766623758514695
h[206] = -0.001412769809730985
h[207] = -0.001614028502238789
h[208] = -0.002928526274014784
h[209] = -0.000482162367035219
h[210] = -0.004203229891396397
h[211] = 0.000214034986989298
h[212] = -0.004864412700326693
h[213] = 0.000179839832750004
h[214] = -0.004717922192945430
h[215] = -0.000658113077667461
h[216] = -0.003815469803980958
h[217] = -0.002118719929008125
h[218] = -0.002453213655022234
h[219] = -0.003809076180247739
h[220] = -0.001086905870602906
h[221] = -0.005240470360869059
h[222] = -0.000195498487504654
h[223] = -0.005980777069471263
h[224] = -0.000126465376512837
h[225] = -0.005791646520525660
h[226] = -0.000982212204338244
h[227] = -0.004715198424101053
h[228] = -0.002570706054984173
h[229] = -0.003077613132950761
h[230] = -0.004451124787991430
h[231] = -0.001398766252954500
h[232] = -0.006059590445806840
h[233] = -0.000237160303597835
h[234] = -0.006884022272344685
h[235] = -0.000013093535935149
h[236] = -0.006629201524332384
h[237] = -0.000865662074833490
h[238] = -0.005322064039156020
h[239] = -0.002593983112757201
h[240] = -0.003324317048350164
h[241] = -0.004697115993579526
h[242] = -0.001234608889148933
h[243] = -0.006519171784143601
h[244] = 0.000288331882519741
h[245] = -0.007446436517762278
h[246] = 0.000730868447394978
h[247] = -0.007106189336159210
h[248] = -0.000100158584387722
h[249] = -0.005500867057251391
h[250] = -0.001996593252115916
h[251] = -0.003032059638402404
h[252] = -0.004385510082994051
h[253] = -0.000397158993677427
h[254] = -0.006490901035380414
h[255] = 0.001611874350118628
h[256] = -0.007563267084328695
h[257] = 0.002354891799927428
h[258] = -0.007122250965235763
h[259] = 0.001560562099996804
h[260] = -0.005129125499042125
h[261] = -0.000560225925768071
h[262] = -0.002031206683065862
h[263] = -0.003346132207587643
h[264] = 0.001346620804358267
h[265] = -0.005859726427479617
h[266] = 0.004031798194481101
h[267] = -0.007163300912774007
h[268] = 0.005204209477337879
h[269] = -0.006616180417971629
h[270] = 0.004470188664923713
h[271] = -0.004103042842613147
h[272] = 0.002023549010057663
h[273] = -0.000115405096042853
h[274] = -0.001360331070805604
h[275] = 0.004349088821692687
h[276] = -0.004516979233700813
h[277] = 0.008057274638392842
h[278] = -0.006222058235553885
h[279] = 0.009907484877328482
h[280] = -0.005569567664947289
h[281] = 0.009293072118373658
h[282] = -0.002290055812844277
h[283] = 0.006346111420805684
h[284] = 0.003099342142927161
h[285] = 0.001984458892042795
h[286] = 0.009366999638862741
h[287] = -0.002282650903514594
h[288] = 0.014872220256045468
h[289] = -0.004746270158496074
h[290] = 0.018024524788157706
h[291] = -0.003992742917318687
h[292] = 0.017786227241889191
h[293] = 0.000630340888331096
h[294] = 0.014072997345412300
h[295] = 0.008716505485497073
h[296] = 0.007935343277111338
h[297] = 0.018773814691399951
h[298] = 0.001441594598578639
h[299] = 0.028503711825331488
h[300] = -0.002721706953549921
h[301] = 0.035342791742018528
h[302] = -0.001846092633116025
h[303] = 0.037150988574238444
h[304] = 0.006159005285437988
h[305] = 0.032897730443722281
h[306] = 0.022277207474858424
h[307] = 0.023205276150677301
h[308] = 0.046251635601539720
h[309] = 0.010712436161884192
h[310] = 0.077060069540936360
h[311] = 0.000525753322836109
h[312] = 0.114640455769945080
h[313] = 0.002221227061149023
h[314] = 0.166333803298473080
h[315] = 0.044043110498308002
h[316] = 0.299361496808956740
h[317] = 0.546683292166814880
h[318] = -0.546683292166814880
h[319] = -0.299361496808956740
h[320] = -0.044043110498308002
h[321] = -0.166333803298473080
h[322] = -0.002221227061149023
h[323] = -0.114640455769945080
h[324] = -0.000525753322836109
h[325] = -0.077060069540936360
h[326] = -0.010712436161884192
h[327] = -0.046251635601539720
h[328] = -0.023205276150677301
h[329] = -0.022277207474858424
h[330] = -0.032897730443722281
h[331] = -0.006159005285437988
h[332] = -0.037150988574238444
h[333] = 0.001846092633116025
h[334] = -0.035342791742018528
h[335] = 0.002721706953549921
h[336] = -0.028503711825331488
h[337] = -0.001441594598578639
h[338] = -0.018773814691399951
h[339] = -0.007935343277111338
h[340] = -0.008716505485497073
h[341] = -0.014072997345412300
h[342] = -0.000630340888331096
h[343] = -0.017786227241889191
h[344] = 0.003992742917318687
h[345] = -0.018024524788157706
h[346] = 0.004746270158496074
h[347] = -0.014872220256045468
h[348] = 0.002282650903514594
h[349] = -0.009366999638862741
h[350] = -0.001984458892042795
h[351] = -0.003099342142927161
h[352] = -0.006346111420805684
h[353] = 0.002290055812844277
h[354] = -0.009293072118373658
h[355] = 0.005569567664947289
h[356] = -0.009907484877328482
h[357] = 0.006222058235553885
h[358] = -0.008057274638392842
h[359] = 0.004516979233700813
h[360] = -0.004349088821692687
h[361] = 0.001360331070805604
h[362] = 0.000115405096042853
h[363] = -0.002023549010057663
h[364] = 0.004103042842613147
h[365] = -0.004470188664923713
h[366] = 0.006616180417971629
h[367] = -0.005204209477337879
h[368] = 0.007163300912774007
h[369] = -0.004031798194481101
h[370] = 0.005859726427479617
h[371] = -0.001346620804358267
h[372] = 0.003346132207587643
h[373] = 0.002031206683065862
h[374] = 0.000560225925768071
h[375] = 0.005129125499042125
h[376] = -0.001560562099996804
h[377] = 0.007122250965235763
h[378] = -0.002354891799927428
h[379] = 0.007563267084328695
h[380] = -0.001611874350118628
h[381] = 0.006490901035380414
h[382] = 0.000397158993677427
h[383] = 0.004385510082994051
h[384] = 0.003032059638402404
h[385] = 0.001996593252115916
h[386] = 0.005500867057251391
h[387] = 0.000100158584387722
h[388] = 0.007106189336159210
h[389] = -0.000730868447394978
h[390] = 0.007446436517762278
h[391] = -0.000288331882519741
h[392] = 0.006519171784143601
h[393] = 0.001234608889148933
h[394] = 0.004697115993579526
h[395] = 0.003324317048350164
h[396] = 0.002593983112757201
h[397] = 0.005322064039156020
h[398] = 0.000865662074833490
h[399] = 0.006629201524332384
h[400] = 0.000013093535935149
h[401] = 0.006884022272344685
h[402] = 0.000237160303597835
h[403] = 0.006059590445806840
h[404] = 0.001398766252954500
h[405] = 0.004451124787991430
h[406] = 0.003077613132950761
h[407] = 0.002570706054984173
h[408] = 0.004715198424101053
h[409] = 0.000982212204338244
h[410] = 0.005791646520525660
h[411] = 0.000126465376512837
h[412] = 0.005980777069471263
h[413] = 0.000195498487504654
h[414] = 0.005240470360869059
h[415] = 0.001086905870602906
h[416] = 0.003809076180247739
h[417] = 0.002453213655022234
h[418] = 0.002118719929008125
h[419] = 0.003815469803980958
h[420] = 0.000658113077667461
h[421] = 0.004717922192945430
h[422] = -0.000179839832750004
h[423] = 0.004864412700326693
h[424] = -0.000214034986989298
h[425] = 0.004203229891396397
h[426] = 0.000482162367035219
h[427] = 0.002928526274014784
h[428] = 0.001614028502238789
h[429] = 0.001412769809730985
h[430] = 0.002766623758514695
h[431] = 0.000082209776002651
h[432] = 0.003539861321176098
h[433] = -0.000714609808249687
h[434] = 0.003665325577703514
h[435] = -0.000808325213237891
h[436] = 0.003086948289246258
h[437] = -0.000252172219978850
h[438] = 0.001964420571132088
h[439] = 0.000704165433927234
h[440] = 0.000617276507717292
h[441] = 0.001701713561459595
h[442] = -0.000581390006058655
h[443] = 0.002385822235663596
h[444] = -0.001319282280100566
h[445] = 0.002512636763327983
h[446] = -0.001437966461913402
h[447] = 0.002021870612314521
h[448] = -0.000976294134635805
h[449] = 0.001047987653215024
h[450] = -0.000145909652073048
h[451] = -0.000135692050578284
h[452] = 0.000740001837236326
h[453] = -0.001199493234667400
h[454] = 0.001365909268532133
h[455] = -0.001864689937512029
h[456] = 0.001510349751235228
h[457] = -0.001982825613207853
h[458] = 0.001111425449494295
h[459] = -0.001579097593007062
h[460] = 0.000278619941279645
h[461] = -0.000836080534530353
h[462] = -0.000748188450144356
h[463] = -0.000029924375140086
h[464] = -0.001677139654631669
h[465] = 0.000558126610298984
h[466] = -0.002258317664033165
h[467] = 0.000726803332025301
h[468] = -0.002355413017726578
h[469] = 0.000418005893837010
h[470] = -0.001986931550167742
h[471] = -0.000278409479207466
h[472] = -0.001307492634048696
h[473] = -0.001154887097025562
h[474] = -0.000561383654115302
h[475] = -0.001952470024828845
h[476] = 0.000001183485127385
h[477] = -0.002447322292433989
h[478] = 0.000200258388683330
h[479] = -0.002517141015932142
h[480] = -0.000022751464738742
h[481] = -0.002170236535943015
h[482] = -0.000593426661704304
h[483] = -0.001540630250574895
h[484] = -0.001332378431893131
h[485] = -0.000840190333439631
h[486] = -0.002010217439589637
h[487] = -0.000294733033550768
h[488] = -0.002426855556774195
h[489] = -0.000067655044891316
h[490] = -0.002465844679373747
h[491] = -0.000217963398282860
h[492] = -0.002131338317899863
h[493] = -0.000681278919446514
h[494] = -0.001542371786153352
h[495] = -0.001298719194091002
h[496] = -0.000884323182861628
h[497] = -0.001869285591487203
h[498] = -0.000358702489388990
h[499] = -0.002212892096489650
h[500] = -0.000114690473768794
h[501] = -0.002224127178452206
h[502] = -0.000204772097486550
h[503] = -0.001906578392887943
h[504] = -0.000574011939106356
h[505] = -0.001358869622142946
h[506] = -0.001088619830475676
h[507] = -0.000745722209657281
h[508] = -0.001569788163270133
h[509] = -0.000243337556400123
h[510] = -0.001857735513602135
h[511] = 0.000011816236188357
h[512] = -0.001853101508896183
h[513] = -0.000032844851284696
h[514] = -0.001553441160370039
h[515] = -0.000333328763836578
h[516] = -0.001047821959235079
h[517] = -0.000767998297694548
h[518] = -0.000478783077874056
h[519] = -0.001179666132327948
h[520] = -0.000010306767891372
h[521] = -0.001420422818385380
h[522] = 0.000238785088170270
h[523] = -0.001405778925390263
h[524] = 0.000222937798948279
h[525] = -0.001133058091903092
h[526] = -0.000023066197396712
h[527] = -0.000677426102489595
h[528] = -0.000394828706664074
h[529] = -0.000161373751911373
h[530] = -0.000754168878174345
h[531] = 0.000269972278371226
h[532] = -0.000967665845865540
h[533] = 0.000507736417819152
h[534] = -0.000959016515067006
h[535] = 0.000505096346822553
h[536] = -0.000716158122332510
h[537] = 0.000290844211439652
h[538] = -0.000307041080900686
h[539] = -0.000039681122821360
h[540] = 0.000152315512051318
h[541] = -0.000357750389966018
h[542] = 0.000535823256693220
h[543] = -0.000555590539676382
h[544] = 0.000751684790414580
h[545] = -0.000556609730684263
h[546] = 0.000752494085886742
h[547] = -0.000352803848475483
h[548] = 0.000561623363445601
h[549] = 0.000002598278004209
h[550] = 0.000261500589281320
h[551] = 0.000411176424824140
h[552] = -0.000040260890724161
h[553] = 0.000751139153431845
h[554] = -0.000230044686201577
h[555] = 0.000934957346255552
h[556] = -0.000245795687994425
h[557] = 0.000930198871711481
h[558] = -0.000078608230688785
h[559] = 0.000750446994787306
h[560] = 0.000225103544275025
h[561] = 0.000468905018328830
h[562] = 0.000578483772299682
h[563] = 0.000178385929945377
h[564] = 0.000880997648308032
h[565] = -0.000013970951498790
h[566] = 0.001038295267371437
h[567] = -0.000047231146299148
h[568] = 0.001022492125723291
h[569] = 0.000087019314700221
h[570] = 0.000846148825480569
h[571] = 0.000344928707958441
h[572] = 0.000575289900758485
h[573] = 0.000658284799432649
h[574] = 0.000288460869296283
h[575] = 0.000923535976296444
h[576] = 0.000090788565796088
h[577] = 0.001062670031077340
h[578] = 0.000043028347221086
h[579] = 0.001033798076966586
h[580] = 0.000143532604524895
h[581] = 0.000857102777663347
h[582] = 0.000371595303175241
h[583] = 0.000581603832885441
h[584] = 0.000659433912745689
h[585] = 0.000294266611461155
h[586] = 0.000899490023399230
h[587] = 0.000092628744793351
h[588] = 0.001020433163898769
h[589] = 0.000022918686307526
h[590] = 0.000991575320801577
h[591] = 0.000113372958911768
h[592] = 0.000798686275044278
h[593] = 0.000340444500202442
h[594] = 0.000513915142387907
h[595] = 0.000608783732389712
h[596] = 0.000219441984612979
h[597] = 0.000854936787196071
h[598] = -0.000005791183128606
h[599] = 0.000969378784839334
h[600] = -0.000065258889239049
h[601] = 0.000922494330051381
h[602] = 0.000028888146881349
h[603] = 0.000702046158706560
h[604] = 0.000287999400957406
h[605] = 0.000384977940705880
h[606] = 0.000587207585715751
h[607] = 0.000033242289070480
h[608] = 0.000841552359581291
h[609] = -0.000195948948703393
h[610] = 0.000961212662254492
h[611] = -0.000232288773837852
h[612] = 0.000859514190046507
h[613] = -0.000049086669597681
h[614] = 0.000542990932705285
h[615] = 0.000316785518711477
h[616] = 0.000096841697560211
h[617] = 0.000746656840425540
h[618] = -0.000328125218779096
h[619] = 0.001066857862385669
h[620] = -0.000547206193297244
h[621] = 0.001096604055919605
h[622] = -0.000399834959715671
h[623] = 0.000714784754985190
h[624] = 0.000175652637390188
h[625] = -0.000058463780235340
h[626] = 0.001054582522879603
h[627] = -0.000966699421006996
h[628] = 0.001818199160628043
h[629] = -0.001390136439730233
h[630] = 0.001595514520679015
h[631] = -0.000135557131459647
h[632] = -0.001229594994833360
h[633] = 0.004984575099124243
h[634] = -0.009633346003636824
h[635] = -0.008852622518947587
